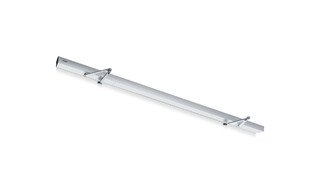

Slimdrive EMD-F-IS * Elektromechanikus ajtómozgató rendszer kétszárnyú tűz- és füstgátló ajtókhoz csukássorrend szabályozással
- Fokozatmentesen beállítható csukóerő EN 4-6 között
- A nyitási és csukási sebesség egyénileg beállítható
- Mechanikus végzárás áramtalan üzemben és elektromos végzárás szabályozott üzemben, amely röviddel a zárt helyzet előtt felgyorsítja az ajtót
- A mechanikus és elektromos csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Az alacsony energiájú funkció csökkentett sebességgel nyitja és csukja az ajtót, ezzel teljesítve a legszigorúbb biztonsági követelményeket
- Szervofunkció az ajtó kézi nyitásának motoros rásegítéséhez
- A szélfogó funkció szabályozza két egymás után elhelyezett ajtó (zsilip) nyitását és csukását
- Az akadályfelismerés megjegyzi az érintkezés útján felismert akadályt, és leállítja a nyitási vagy csukási folyamatot
- Az automatikus irányváltás felismeri az akadályt, és visszatér a nyitott helyzetbe
- A Push & Go funkció az ajtószárny gyengéd megnyomásával mozgásba hozza az automatikus ajtómozgatót
- A motor görgősínnel vagy rudazattal együtt is használható
- Füstjelző központ csatlakoztatható, amelynek jelére az ajtó tűz esetén magától bezáródik
- Szabadon paraméterezhető be- és kimenetek különböző funkciókhoz
- Nyílt szabvány (BACnet) segítségével hálózatba kapcsolható és integrálható az épületautomatizálásba.
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Rögzítőberendezések integrált rögzítéssel - figyelembe kell venni az országfüggő követelményeket
- Kétszárnyú jobbos és balos ütközőajtók
- Max. 2800 mm pánttávolságú, 1400 mm szárnyszélességű vagy 230 kg szárnysúlyú ütközőajtók
- Minimális pánttávolság 1500 mm, minimális szárnyszélesség 750 mm
- Bel- és kültéri ajtók, melyeknek áramtalan állapotban is helyes sorrendben kell csukódniuk
- Ajtótokra szerelés pánt felőli oldalon és a pánttal ellentétes oldalon
Beszerelési helyzetek a referenciaobjektumokban és a videókban
Ajtómozgató Slimdrive EMD-F IS Medicus klinika, Wrocławiu, Lengyelországi
A Low Energy funkcióval és csukássorrend szabályozással rendelkező, kétszárnyas tűz- és füstgátló ajtókhoz való elektromechanikus ajtómozgató csökkentett sebességgel nyitja és csukja az ajtót, ezzel teljesítve a legszigorúbb biztonsági követelményeket. © Fotografia Maciej Lulko / GEZE GmbH
Ajtómozgató rendszer Slimdrive EMD-F IS Medicus klinika, Wrocławiu, Lengyelországi
Kétszárnyú tűz- és füstgátló ajtókhoz való, csukássorrend szabályozással, akadályfelismeréssel, automatikus irányváltással és Push & Go funkciióval rendelkező elektromechanikus ajtómozgató rendszer. © Fotografia Maciej Lulko / GEZE GmbH
Ajtómozgató rendszer Slimdrive EMD-F IS Medicus klinika, Wrocławiu, Lengyelországi
Kétszárnyú tűz- és füstgátló ajtókhoz való, csukássorrend szabályozással, akadályfelismeréssel, automatikus irányváltással és Push & Go funkciióval rendelkező elektromechanikus ajtómozgató rendszer. © Fotografia Maciej Lulko / GEZE GmbH
Ajtómozgató rendszer Slimdrive EMD-F IS Medicus klinika, Wrocławiu, Lengyelországi
Kétszárnyú tűz- és füstgátló ajtókhoz való, csukássorrend szabályozással, akadályfelismeréssel, automatikus irányváltással és Push & Go funkciióval rendelkező elektromechanikus ajtómozgató rendszer. © Fotografia Maciej Lulko / GEZE GmbH
Termékspecifikációk
| Slimdrive EMD-F-IS | |
| Szárnysúly (max.), egyszárnyú | 230 kg |
| Pántméret (min.-max.), kétszárnyú, rudazat | 1500 mm - 2800 mm |
| Pántméret (min.-max.) kétszárnyú, görgősín | 1700 mm - 2500 mm |
| Szárnyszélesség (min.-max.) | 750 mm - 1400 mm |
| Kávamélység (max.) | 400 mm |
| Ajtórátakarás (max.) | 50 mm |
| Motortípus | Elektromechanikus |
| Nyílásszög (max.) | 130 ° |
| balra nyíló ajtó | Igen |
| jobbra nyíló ajtó | Igen |
| Ajtótokra szerelés a pánttal ellentétes oldalon rudazattal | Igen |
| Ajtótokra szerelés a pánttal ellentétes oldalon görgősínnel | Igen |
| Ajtótokra szerelés a pánt felőli oldalon görgősínnel | Igen |
| Mechanikus végzárás | Igen |
| Elektromos végzárás | Igen |
| Elektromos csukássorrend szabályozás | Igen |
| Mechanikus csukássorrend szabályozás | Igen |
| Hálózati leválasztás | Főkapcsoló a motorban |
| Vezérlési késleltetés (max.) | 20 s |
| Üzemi feszültség | 230 V |
| Névleges teljesítmény | 230 W |
| Áramellátás külső fogyasztók számára (24 V DC) | 1000 mA |
| Üzemi hőmérséklet | -15 - 50 °C |
| Páratartalom, nem kondenzáló (max.) | 95 % |
| Védettség | IP20 |
| Üzemmód | Automata, Állandóan nyitva, Éjszakai, Ki, Üzlet zárása |
| Automata funkció | Igen |
| Low-Energy funkció | Igen |
| Akadályfelismerés | Igen |
| Automatikus irányváltás | Igen |
| Push & Go | beállítható |
| Kezelés | Motorba integrált programkapcsoló, Kijelzős programkapcsoló, MPS programkapcsoló |
| Paraméterezés | ST 220 szervizterminál, Kijelzős programkapcsoló, GEZEconnects (PC + Bluetooth) |
| Szabványoknak való megfelelés | DIN 18263-4, DIN 18650, EN 1158, EN 16005 |
| Alkalmazhatóság tűzgátló ajtóként | Igen |
Letöltések
LABELLING OBLIGATION: © Fotografia Maciej Lulko / GEZE GmbH
LABELLING OBLIGATION: © Fotografia Maciej Lulko / GEZE GmbH
LABELLING OBLIGATION: © Fotografia Maciej Lulko / GEZE GmbH
LABELLING OBLIGATION: © Fotografia Maciej Lulko / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
