Lézerszkenner

GC 342 * Lézerszkenner integrált objektum- és falkitakarással rendelkező automata ajtók és ablakok biztosítására

GC 342 Lézerszkenner, Egyedi érzékelő, jobbos compact safety sensor, safeguarding
  • Kompakt és helytakarékos biztosító érzékelő
  • A nagyfelbontású érzékelési tartomány max. 1600 mm-es ajtószárnyszélesség biztosítására képes
  • Integrált objektum- és falkitakarás a maximális ajtónyitás közelében
  • A főzáróél biztosítási tartománya az ajtószögtől függően automatikusan bővül
  • A rendszer automatizált betanítása gombnyomással
  • Nyíró- és vágóélek által okozott veszélyek elkerülése automata ablakoknál
Lépjen kapcsolatba velünk

GC 342

Alkalmazási területek

  • Automata nyíló- és forgóajtók biztosítása
  • Bel- és kültéri ajtók
  • Max. 1600 mm szárnyszélességű ajtókhoz alkalmazható
  • Nehezített talajviszonyok, pl. fényvisszaverő padló, lábtörlő, fémsínek
  • Ajtómagasságú függőleges fogantyúrúddal felszerelt ajtókhoz használható
  • Automata ablakok fő- és mellékzáróélének biztosítása

Beszerelési helyzetek a referenciaobjektumokban és a videókban

GEZE Powerturn F/R GC3 42 lézerszkennerrel A legnagyobb tudományos központ Németországban, a heilbronni experimenta. Az innovatív GEZE technológiákkal felszerelve a tudás és az élmények egyedülálló világát kínálja a látogatók számára.

GEZE Powerturn F/R GC3 42 lézerszkennerrel

A legnagyobb tudományos központ Németországban, a heilbronni experimenta. Az innovatív GEZE technológiákkal felszerelve a tudás és az élmények egyedülálló világát kínálja a látogatók számára. © Jürgen Pollak / GEZE GmbH

Termékspecifikációk

GC 342
Méretek 143 x 86 x 40 mm
Technológia Lézerszkenner, fény futásidejének mérése
Aktív infravörös érzékelők száma 1
Üzemi feszültség 12-24 V DC ± 15%
kapcsolófeszültség 42 V
Kapcsolóáram 100 mA
Kimenet 2 potenciálmentes reléérintkező
Védettség IP54
Csatlakozókábel hossza 2500 mm
Szerelési magasság (min.) 1500 mm
Szerelési magasság (max.) 3870 mm
Reakcióidő Ajtószárny biztosítása: < 50 ms / ujjbecsípődés elleni védelmi tartomány: < 90 ms
Üzemi hőmérséklet -30 - 60 °C
Páratartalom 0-95 % relatív, nem kondenzáló
Szabványoknak való megfelelés DIN 18650, EN 16005

Letöltések

!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION:  © Nico Walke / GEZE GmbH

Beépítési helyzet (2274901)
!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION:  © Nico Walke / GEZE GmbH

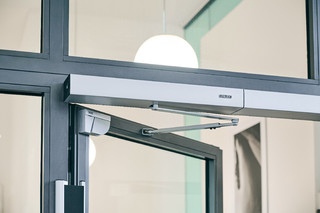

Beépítési helyzet (2274905)
GC 342 Lézerszkenner

LABELLING OBLIGATION:  © GEZE GmbH

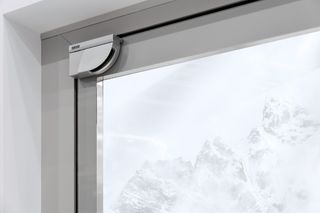

Beépítési helyzet (1125370)
GEZE Powerturn F/R GC 342 lézerszkennerrel

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Beépítési helyzet (1224067)
GEZE Slimdrive EMD IS GC 342 lézerszkennerrel

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

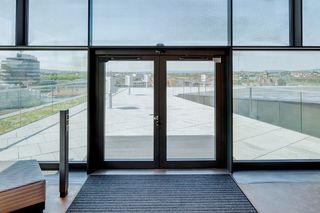

Beépítési helyzet (1224076)
Slimdrive EMD GC 342 lézerszkennerrel és TZ 320 ajtóközponttal

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Beépítési helyzet (1259235)
GC 342 Lézerszkenner készlet

LABELLING OBLIGATION:  © GEZE GmbH

Termékfelvétel (666539)
GC 342 Lézerszkenner, Egyedi érzékelő, balos

LABELLING OBLIGATION:  © GEZE GmbH

Termékfelvétel (666535)
GC 342 Lézerszkenner, Egyedi érzékelő, balos

LABELLING OBLIGATION:  © GEZE GmbH

Termékfelvétel (666536)
GC 342 Lézerszkenner, Egyedi érzékelő, balos

LABELLING OBLIGATION:  © GEZE GmbH

Termékfelvétel (666534)
GC 342 Lézerszkenner, Egyedi érzékelő, jobbos

LABELLING OBLIGATION:  © GEZE GmbH

Termékfelvétel (666537)
GC 342 Lézerszkenner, Egyedi érzékelő, jobbos

LABELLING OBLIGATION:  © GEZE GmbH

Termékfelvétel (666538)
GC 342 Lézerszkenner készlet

LABELLING OBLIGATION:  © GEZE GmbH

Termékfelvétel (666541)
GC 342 Lézerszkenner, egyedi érzékelő, jobbos

LABELLING OBLIGATION:  © GEZE GmbH

Termékfelvétel (1804434)

Változatok és tartozékok

GC 342 Tűzvédelem illesztődarab
Tartozékok

GC 342 / GC 342+ tűzvédelmi adapter

Az összekötő kábel pánt felőli oldalon/pánttal ellentétes oldalon történő elvezetéséhez szükséges 5 mm-es furatátmérő esetén

Termékrészletek
GC 342 Utólag beépíthető interfész
Tartozékok

GC 342 Retrofit interfész

Az érzékelő egyszerű és időtakarékos bekötéséhez előkábelezett ajtókon

Termékrészletek
GC 342 Védőfedél készlet
Tartozékok

GC 342 védőfedél készlet

A megvezérlés elkerülésére az érzékelőhöz túl közel felszerelt radarérzékelő esetén

Termékrészletek

* Megjegyzés a bemutatott termékekkel kapcsolatban

A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
