Kétszárnyú csúszósín

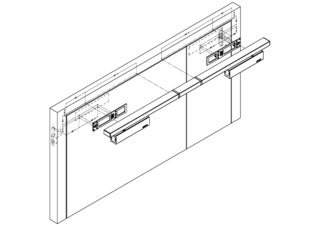

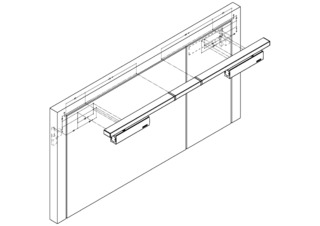

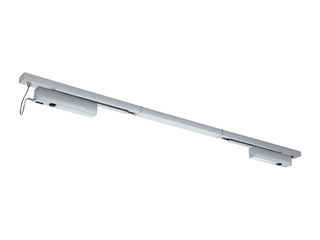

TS 5000 L-ISM VPK * Felső szerelésű, csúszósínes ajtócsukó rendszer, pánttal ellentétes oldalon, kétszárnyú ajtókhoz antipánik funkcióval és csukássorrend szabályozással

Ajtócsukó TS 5000 L-ISM VPK Felső szerelésű, csúszósínes ajtózár rendszer, pánttal ellentétes oldalon, kétszárnyú ajtókhoz antipánik funkcióval, csukássorrend szabályozással és hidraulikus végzárással.
  • Teljes csomag két TS 5000 L és TS 5000 L-IS ajtócsukóval, ISM csúszósínnel
  • Fokozatmentesen beállítható csukóerő EN2-6 között
  • Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
  • Teljes pánikfunkció mindkét ajtószárnyon 110 mm-es X méretig
  • A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
  • Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
Több mutatása
  • A csukási sebesség egyénileg beállítható
  • Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
  • Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
  • Az összes funkció elölről beállítható
Lépjen kapcsolatba velünk

TS 5000 L-ISM VPK

Alkalmazási területek

  • Tűz- és füstgátló ajtók
  • Kétszárnyú ütközőajtók pánikfunkcióval
  • Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
  • Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű, max. 180 kg szárnysúlyú ütközőajtók
  • Ajtólapra szerelés a pánttal ellentétes oldal

Beszerelési helyzetek a referenciaobjektumokban és a videókban

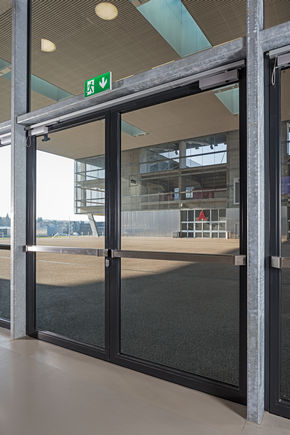

TS 5000 L-ISM VPK TS 5000 L-ISM VPK külső nézete egy kétszárnyú ajtón.

TS 5000 L-ISM VPK

TS 5000 L-ISM VPK külső nézete egy kétszárnyú ajtón. © Lorenz Frey / GEZE GmbH

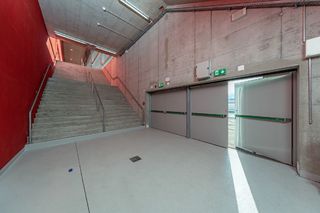

Vészkijárat a bieli Tissot Arenában RWA K 600-zal A bieli Tissot Arena lépcsőháza és vészkijárata RWA K 600 emelőkaros motorral a kétszárnyú ajtón, csukássorrend szabályozással.

Vészkijárat a bieli Tissot Arenában RWA K 600-zal

A bieli Tissot Arena lépcsőháza és vészkijárata RWA K 600 emelőkaros motorral a kétszárnyú ajtón, csukássorrend szabályozással. © Lorenz Frey / GEZE GmbH

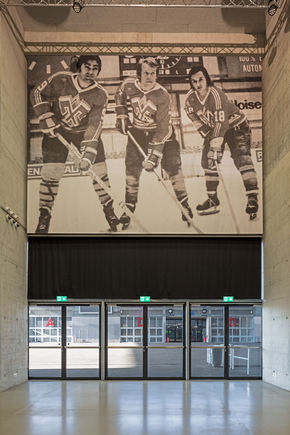

TS 5000 L-ISM VPK Installation situation TS 5000 L-ISM VPK in the Tissot arena, Biel.

TS 5000 L-ISM VPK

Installation situation TS 5000 L-ISM VPK in the Tissot arena, Biel. © Lorenz Frey / GEZE GmbH

Termékspecifikációk

TS 5000 L-ISM VPK
Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben 1100 mm
Szárnyszélesség (max.) 1400 mm
Szerelési mód Ajtólapra szerelés a pánttal ellentétes oldal
Nyílásszög (max.) 130 °
Minimális pánttávolság 1300 mm
Álló szárny minimális szélessége 380 mm
Alkalmazhatóság tűzgátló ajtóként Igen
Beállítható csukóerő Igen, fokozatmentes
Csukási sebesség beállítható Igen
Beállítható végzárás Igen, szeleppel
Integrált nyitáscsillapítás Igen, hidraulikusan beállítható
Csukóerő-állítás helye Elöl
Optikai csukóerő kijelző Igen
Integrált csukássorrend szabályozás Igen

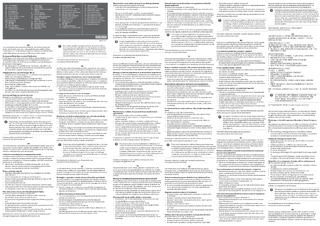

Letöltések

* Megjegyzés a bemutatott termékekkel kapcsolatban

A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
