Kétszárnyú csúszósín

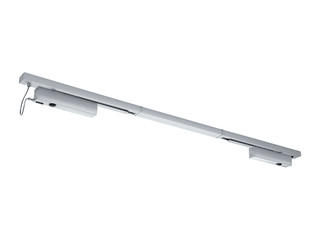

TS 5000 L-E-ISM VPK * Felső szerelésű, csúszósínes ajtócsukó rendszer a pánttal ellentétes oldalra kétszárnyú, antipánik funkciós, max. 2800 mm pánttávolságú, CB flex menesztőcsappantyúval felszerelt ajtókhoz, csukássorrend szabályozással és elektromos rögzítéssel.
- Teljes csomag két TS 5000 L és TS 5000 L-IS ajtócsukóval, E-ISM csúszósínnel
- Fokozatmentesen beállítható csukóerő EN2-6 között
- Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
- Elektromos rögzítés a csúszósínben, rögzítési tartomány 80°-tól
- Elektromos rögzítés a csúszósínben, rögzítési tartomány 80°-130°
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Az összes funkció elölről beállítható
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Kétszárnyú ütközőajtók pánikfunkcióval
- Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók
- Ajtólapra szerelés a pánttal ellentétes oldal
- Rögzítőrendszerek integrált rögzítéssel
Termékspecifikációk
| TS 5000 L-E-ISM VPK | |
| Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1400 mm |
| Szárnyszélesség (max.) | 1400 mm |
| Szerelési mód | Ajtólapra szerelés a pánttal ellentétes oldal |
| Nyílásszög (max.) | 130 ° |
| Bemeneti feszültség | 24 V DC |
| Minimális pánttávolság | 1360 mm |
| Álló szárny minimális szélessége | 380 mm |
| Alkalmazhatóság tűzgátló ajtóként | Igen |
| Beállítható csukóerő | Igen, fokozatmentes |
| Csukási sebesség beállítható | Igen |
| Beállítható végzárás | Igen, szeleppel |
| Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
| Csukóerő-állítás helye | Elöl |
| Optikai csukóerő kijelző | Igen |
| Rögzítés | Elektromos |
| Rögzítés a mozgó szárnyon / álló szárnyon | Igen / Igen |
| Rögzítési tartomány | 80 ° |
| Integrált csukássorrend szabályozás | Igen |
Letöltések

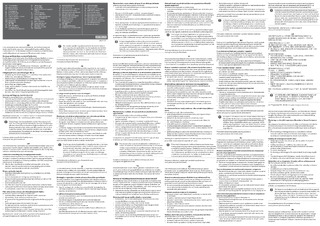

Ajtócsukó TS 5000 L-ISM VPK
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
