Kétszárnyú csúszósín

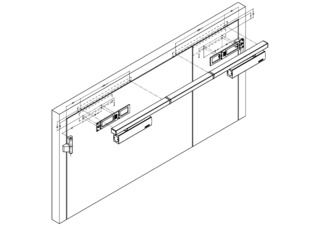

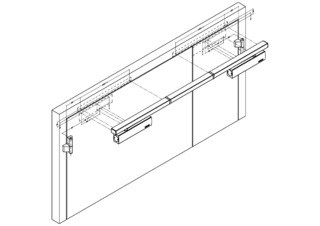

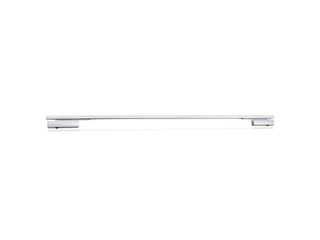

TS 5000 E-ISM * Felső szerelésű, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és elektromos rögzítéssel
- Két TS 5000 ajtócsukóból és E-ISM csúszósínből álló rendszer
- Fokozatmentesen beállítható csukóerő EN2-6 között
- Üzemi feszültség 24 V DC
- Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
- Elektromos rögzítés a csúszósínben, rögzítési tartomány 80°-130°
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Az összes funkció elölről beállítható
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Kétszárnyú ütközőajtók
- Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók, túlnyúlás max. 3200 mm
- Ajtólapra szerelés a pánt felőli oldalon
- Rögzítőrendszerek integrált rögzítéssel
Termékspecifikációk
| TS 5000 E-ISM | |
| Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1400 mm |
| Szárnyszélesség (max.) | 1400 mm |
| Szerelési mód | Ajtólapra szerelés a pánt felőli oldalon |
| Nyílásszög (max.) | 180 ° |
| Bemeneti feszültség | 24 V DC |
| Tápfeszültség frekvenciája | 50 Hz |
| Minimális pánttávolság | 1300 mm |
| Álló szárny minimális szélessége | 400 mm |
| Alkalmazhatóság tűzgátló ajtóként | Igen |
| Beállítható csukóerő | Igen, fokozatmentes |
| Csukási sebesség beállítható | Igen |
| Beállítható végzárás | Igen, szeleppel |
| Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
| Csukóerő-állítás helye | Elöl |
| Optikai csukóerő kijelző | Igen |
| Rögzítés | Elektromos |
| Rögzítés a mozgó szárnyon / álló szárnyon | Igen / Igen |
| Rögzítési tartomány | 80 ° - 130 ° |
| Integrált csukássorrend szabályozás | Igen |

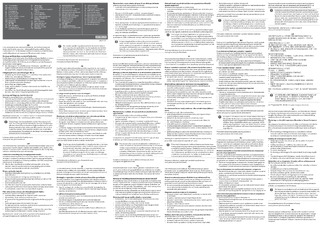

Letöltések
