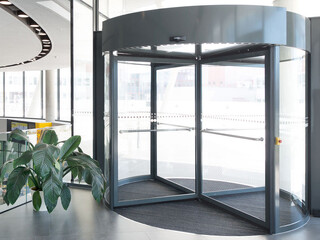

TSA 325 NT * Automatikus forgóajtó rendszer három- vagy négyszárnyú ajtókhoz nagy alkalmazási területtel
- Rendkívül halk futású, kopásmentes, mindössze 200 mm keresztmagasságú mozgatási megoldás
- Az ajtószárny precíz lezárása az oldalfalaknál
- Hatékony szigetelés huzat, időjárási hatások és zaj ellen
- Beállítható automatikus sebesség az áthaladó forgalomhoz illeszkedően
- Szervofunkció az ajtó kézi nyitásának motoros rásegítéséhez
- Az ajtó kézi kezelése lehetséges, pl. tisztítási munkák végrehajtásához
- Nyílt szabvány (BACnet) segítségével hálózatba kapcsolható és integrálható az épületautomatizálásba.
- Önálló hibafelismerés és naplózás
- Szabadon paraméterezhető be- és kimenetek különböző funkciókhoz
- Integrált akkumulátor vésznyitáshoz biztonsági szempontból fontos hibák, pl. áramszünet esetén
Alkalmazási területek
- Három- és négyszárnyú ajtórendszerek
- Nagy gyalogosforgalmú bel- és kültéri ajtók
- Reprezentatív, nagy fénybebocsátású épületbejáratok
- Keskeny függönyfalas homlokzatok
- Magas dizájnigényeket kielégítő üveghomlokzatok
- 1800 és 3600 mm közötti belső átmérő
- A célra alkalmas profilrendszerek finomkeretes, ISO és Mono üveges profilrendszerek

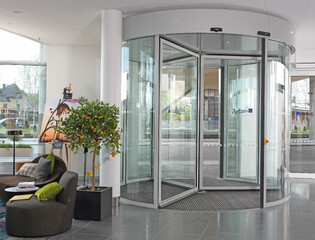

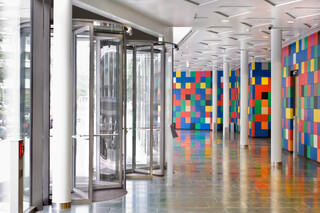

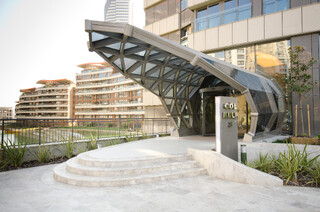

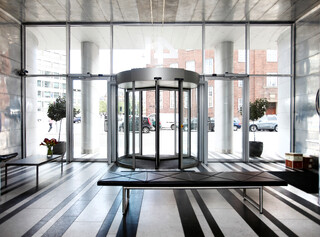

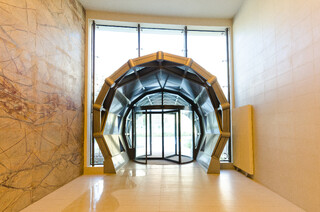

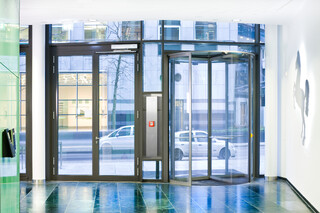

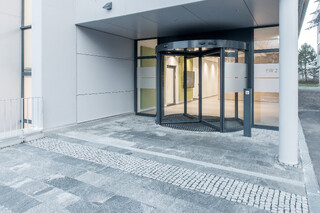

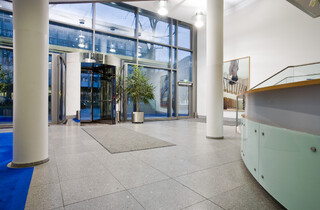

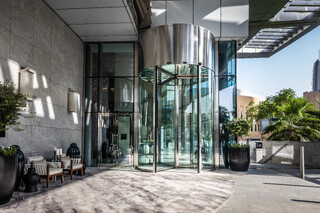

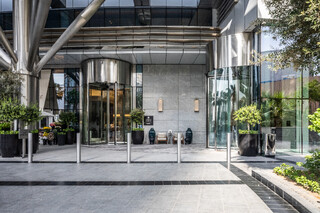

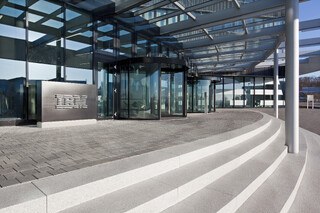

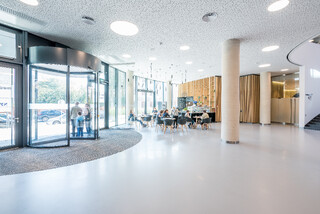

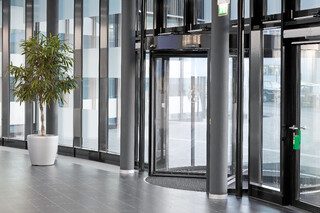

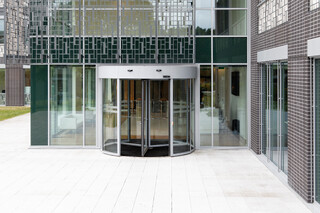

Beszerelési helyzetek a referenciaobjektumokban és a videókban
GEZE TSA 325 NT teliüveg forgójató, a Leonbergi Fejlesztési Központban beépítve
A három- vagy négyszárnyú ajtókhoz alkalmazható, automatikus forgóajtó rendszer nem csak optimális átjárási kényelmet, hanem modern dizájnt is biztosít. © GEZE GmbH
GEZE TSA 325 félautomata forgójató az ÖAMTC Központban, Bécsben
A fő- és mellékbejárat egy-egy GEZE TSA 325 félautomata forgójató. A menekülő- és tűzgátló ajtók különféle GEZE TS 5000 ISM (E-ISM, EFS) ajtózárakkal. RWA a műhelyekben, RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Termékspecifikációk
| TSA 325 NT | |
| Kézi működtetés | Igen |
| Fordulatszám-korlátozóval (opcionális) | Igen |
| Pozicionáló automatikával (opcionális) | Igen |
| Teljesen automatikus működtetés | Igen |
| Szervo funkció | Igen |
| Menekülési és mentési utakhoz alkalmas | Nem |
| Break-out (BO) funkció | Nem |
| Belső átmérő (min.) | 1800 mm |
| Belső átmérő (max.) | 3600 mm |
| Háromszárnyú ajtórendszerekhez | Igen |
| Négyszárnyú ajtórendszerekhez | Igen |
| Belső átjárási magasság | 3000 mm |
| Keresztmagasság (min.) | 200 mm |
| Oldalelemek kivitele | 10 mm többrétegű biztonsági üveg, 22 mm paneltöltet, 34 mm sima felületű panel, Speciális üvegek külön megrendelésre |
| Tetőszerkezet kivitel | Portető faburkolattal, Optikai lemezburkolat, Vízszigetelő tető vízköpővel |
| Megvilágítás | tetős változat esetén |
| Padlóburkolat | Lábtörlő, Ügyfél igényei szerinti szőnyeg |
| Légfüggöny rendszer | Elektromos légfüggöny, Melegvizes légfüggöny, A födémszerkezettől függően lehetséges |
| Éjszakai zárás elrendezése | Belül, Kívül |
| Éjszakai zárás típusa | Kézi |
| Éjszakai zárás kivitele | 10 mm többrétegű biztonsági üveg, 22 mm ISO-Glas, 22 mm paneltöltet, Speciális üvegek külön megrendelésre |
| Reteszelés | Kézi, Rúd, elektromechanikus |
| Vízszintes vagy függőleges ajtófogantyúk | Igen |
| Padlógyűrű | Igen |
| Padlósík alatti ajtómozgató | Igen |
| Mozgássérült nyomógomb | Igen |
| Szabványoknak való megfelelés | DIN 18650, EN 16005 |
Letöltések
LABELLING OBLIGATION: © Nicolas Tohme / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Fotografia Maciej Lulko / GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
LABELLING OBLIGATION: © Tarık Kaan Muşlu / GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Tarık Kaan Muşlu / GEZE GmbH
LABELLING OBLIGATION: © Morten Bak / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Truls Busch-Christensen / GEZE GmbH
LABELLING OBLIGATION: © Laurent Pardon / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nicolas Tohme / GEZE GmbH
LABELLING OBLIGATION: © Nicolas Tohme / GEZE GmbH
LABELLING OBLIGATION: © Nicolas Tohme / GEZE GmbH
LABELLING OBLIGATION: © Sigrid Rauchdobler / GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
