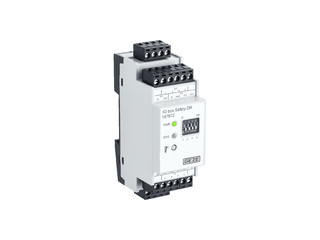

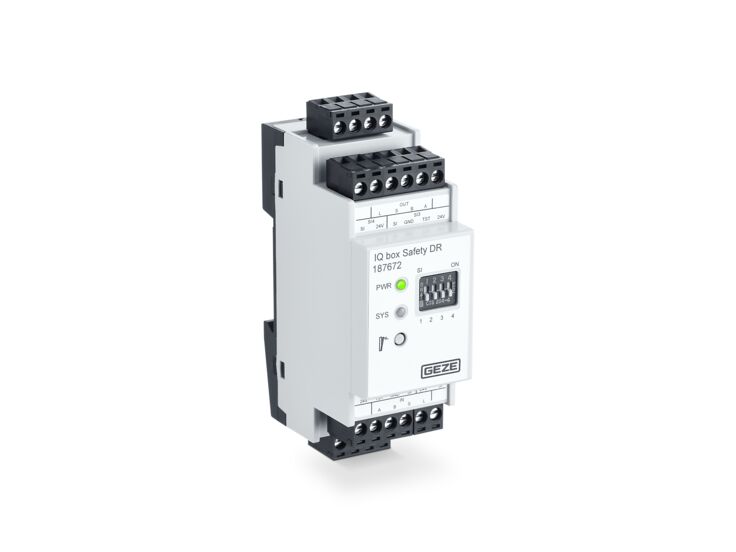

IQ box Safety * Biztonsági kapcsolómodul a veszélyes helyek biztosításához motoros működtetésű ablakokon
- A gépekre vonatkozó irányelv szerinti motoros működtetésű ablakok kockázatértékelése alapján teljesíti a legmagasabb érintésvédelmi osztály követelményeit (4. érintésvédelmi osztály)
- TÜV által bevizsgált funkcionális biztonság a DIN EN 13849-1 szerint
- Négy darab, kapcsolólécekkel vagy érintés nélküli érzékelőkkel ellátható érzékelőcsatlakozó
- Kalapsínes ház dugaszolható kapcsokkal a gyors és egyszerű kábelezés érdekében
- Integrált nyomógomb az ablakok kézi csukásához szerviz esetén
- Egyszerű és gyors üzembe helyezés előzetesen beállított standard paraméterek segítségével
Az IQ box Safety a fő- és mellékzáróélek biztosításával garantálja az automatizált szellőzőablakok biztonságos zárását. Ha az érzékelők idegen tárgyat érzékelnek, az ablak megáll vagy irányt vált. Ilyen ujjbecsípődés elleni védelemre elsősorban óvodákban és iskolákban van szükség az automatizált szellőztetés megvalósításához, mivel a gyermekek különösen védelemre szorulnak.
Alkalmazási területek
- Záróél-biztosítás automatizált motoros működtetésű ablakokon, IQ windowdrive 24 V-os motorokkal
- Biztonsági kapcsolólécek és érintés nélküli érzékelők csatlakoztatásához
- Ablakonként egy IQ box Safety akár négy ablakmozgató motorhoz és két reteszelőmotorhoz
- Természetes szellőzéshez, füst- és hőelvezető rendszerekhez (RWA)
- Minden vezérléshez alkalmas (RWA - központ, 24 V tápegység, IQ box KNX, IQ gear)
Termékspecifikációk
| IQ box Safety | |
| Méretek | 35 x 90 x 60 mm |
| Szerelési mód | Kalapsínes szerelés |
| Üzemi feszültség | 24 V DC |
| Áramfelvétel | 0.1 A |
| Max. kábelméret | 2.5 mm² |
| Motorok max. teljes hossza | 50 m |
| Érintés nélküli érzékelők max. kábelhossza | 10 m |
| Kapcsolólécek max. kábelhossza | 200 m |
| Érzékelő-bemenetek | 4 Stk. |
| Motorszoftver | A motorok (IQ windowdrive) szoftververziójának V3.2-nek vagy újabbnak, ill. F1200+ esetén V1.0-nak kell lennie. |
| Üzemi hőmérséklet | -5 - 70 °C |
| Védettség | IP20 |
| Érintésvédelmi osztály | III |
| Engedélyezett biztonsági kapcsolólécek | 4,5k - 22k Ohm |
Letöltések
LABELLING OBLIGATION: © GEZE GmbH

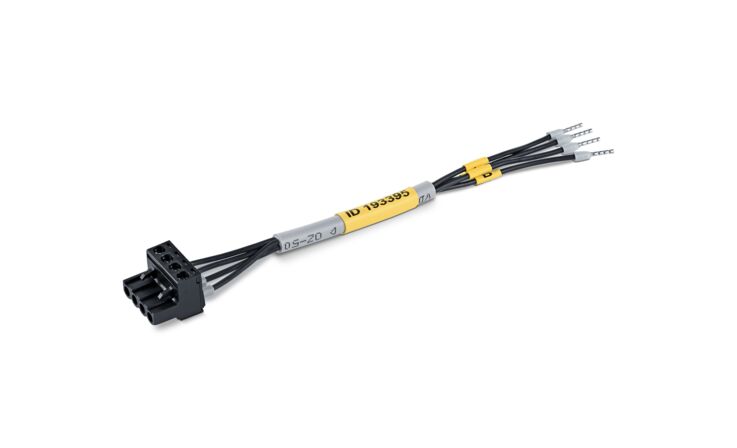

Változatok és tartozékok
