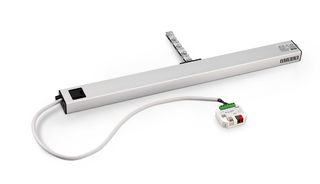

Slimchain * Elegáns formatervezésű láncos motor sokféle alkalmazási lehetőséggel, 24 V-os kivitelben
- Karcsú, diszkrét megjelenésének köszönhetően tökéletesen illeszkedik a homlokzat stílusához
- Fokozatmentesen állítható motorlöket és egyéni sebességek szellőztetéshez, valamint füst- és hőelvezetéshez
- Speciális kivitelben kapható: a löket, a kábelhossz, a szín és a balra nyíló ajtó/jobbra nyíló ajtó konfigurálható
- Max. négy motor szinkronizálása külső vezérlőkészülék nélkül
- DIP kapcsoló az üzemmód átállításához (Solo és Syncro, Master, Slave)
- Egyszerűen és gyorsan szerelhető a Smart fix szerelőrendszerrel
- IQ windowdrive - intelligens motorvezérlés
- Természetes módon működő füst- és hőelvezető berendezésként (NRWG) ellenőrizve az EN 12101-2 szerint
Alkalmazási területek
- Füst- és hőelvezető rendszer (RWA), valamint természetes szellőzés (24 V) a homlokzaton
- Levegőelvezető és frisslevegő-bevezető rendszerekben egyaránt alkalmazható
- Befelé és kifelé nyíló bukó-, felnyíló és oldalra nyíló szárnyú ablakok
- Süllyedve kifelé és párhuzamos szellőzőablakok
- Szerelés fa-, műanyag- vagy fémablakokra
- Szerelés szárnyra, tokra vagy integrált szerelés
- Rendszermegoldás Power lock reteszelőmotorral történő kombináláshoz
Beszerelési helyzetek a referenciaobjektumokban és a videókban

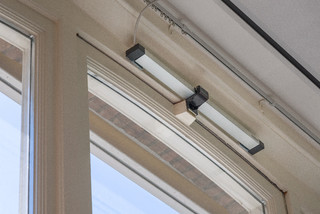

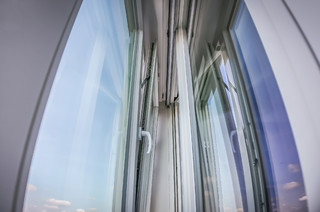

Láncos motor Slimchain
Láncos motor Slimchain irodaépületben © Exorbitart / GEZE GmbH

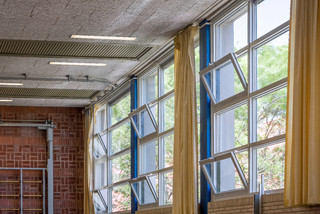

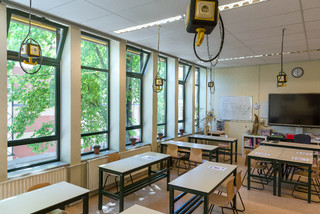

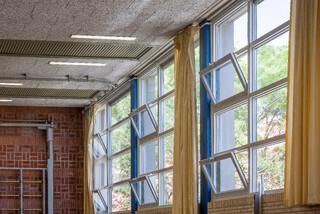

Szellőztetési megoldás a Praedinius-Gymnasiumban
Az automatikus ablak felhasználóbarát szellőztetési megoldás. Az ablakrendszerek rugalmasan integrálhatók az épületirányítás-technikai rendszerbe, így az ablakok meghatározott időpontokban vagy bizonyos helyzetekben automatikusan nyílnak és záródnak © Zweitse Korten / GEZE GmbH

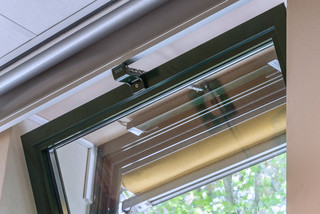

Slimchain 24V láncos motor
A Praedinius-Gymnasiumban a ablakmozgató motorok levegőminőség-érzékelőkkel vannak összekötve. Az ablakok automatikusan kinyílnak, ha túl magas CO ₂ érték észlelhető a helyiségben. © Zweitse Korten / GEZE GmbH
Slimchain 24V láncos motor
Kényelmes és felhasználóbarát szellőztetési megoldás: A Praedinius-Gymnasiumban az ablakmozgató motorok levegőminőség-érzékelőkkel vannak összekötve és a levegőminőség csökkenésével automatikusan kinyílnak. © Zweitse Korten / GEZE GmbH

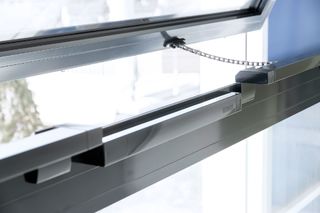

Power lock és Slimchain
Elegáns formatervezésű Slimchain láncos motor sokféle alkalmazási lehetőséggel, Power lock reteszelőmotorral kombinálva. © GEZE GmbH
Power lock és Slimchain
Elegáns formatervezésű Slimchain láncos motor sokféle alkalmazási lehetőséggel, Power lock reteszelőmotorral kombinálva. © GEZE GmbH

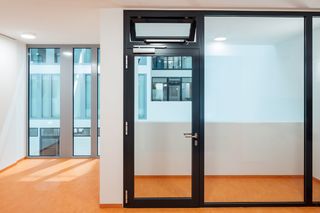

TS 5000 ECline Slimchain-nel ajtótokra szereléssel, a leonbergi városházán
Felső szerelésű, csúszósínes ajtózár, az ajtó könnyebb nyitását és a kényelmesebb átjárást lehetővé tevő. nyitásrásegítéses, akadálymentes egyszárnyú ajtókhoz © Jürgen Pollak / GEZE GmbH

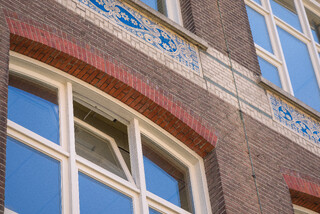

Slimchain 24V-os ablakmozgató motor a Praedinius-Gymnasiumban
Légutánpótlás a kényelmesen nyitható ablakokkal kezdődik. Itt az automatizált motorok optimálisan-kompletten csatlakoznak az elektronikus vezérléssel a CO ₂, a hőmérséklet, a tűz vagy a füst érzékelőkön keresztül, vagy a KNX-en keresztül az épületirányítási rendszerhez. © Zweitse Korten / GEZE GmbH

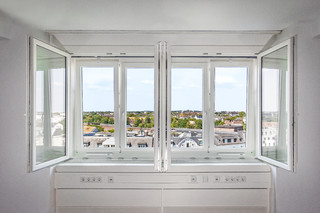

Láncos motor Slimchain, Power lock reteszelőmotor
Elegáns formatervezésű láncos motor sokféle alkalmazási lehetőséggel 24 V-os kivitelben, beépítve egy lakóépületbe © GEZE GmbH

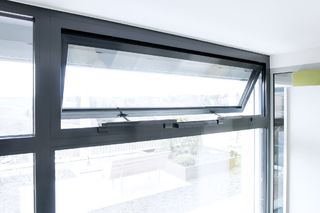

Láncos motor Slimchain, telepítve egy irodaépületbe
Füst- és hőelvezetés, valamint természetes szellőzés (24 V) a homlokzaton Levegőelvezető és frisslevegő-bevezető rendszerekben egyaránt alkalmazható © Exorbitart / GEZE GmbH
Láncos motor Slimchain LZR-i100 lézerszkennerrel, egy irodaépületbe építve
Láncos motor Slimchain LZR-i100 lézerszkennerrel, megfelelő formatervvel és számos felhasználási lehetőséggel © Jürgen Pollak / GEZE GmbH
Biztonsági előírás
A lezuhanó ablakszárny komoly fizikai sérülést okozhat a környezetben tartózkodók körében. Ezért a GEZE motorok bukóablakon történő használatához kötelezően GEZE biztonsági ollót kell alkalmazni.
Termékspecifikációk
| Slimchain | |
| Méretek | 25 x 44 mm |
| Helyszükséglet a tokon (min.) | EW tokra szereléshez: 40 mm, EW szárnyra szereléshez: 16/21 mm, AW tokra szereléshez: 31 mm |
| Helyszükséglet a szárnyon (min.) | EW tokra szereléshez: 40 mm, EW szárnyra szereléshez: 34/29 mm, AW tokra szereléshez: 19 mm |
| RWA nyitási sebesség | 15 mm/s |
| Szellőztetési nyitási sebesség | 5 mm/s |
| Csukási sebesség (max.) | 5 mm/s |
| Nyomóerő (max.) | 100 N (lökettől független), lásd az erő-út diagramot |
| Tartóerő (max.) | 2000 N |
| Húzóerő | 300 N |
| Szárnysúly | 200 kg* |
| Az ablakszárny keretre felfekvő rész területe | 0 - 23 mm (alkalmazástól és konzolkészlettől függ) |
| Üzemi feszültség | 24 V ± 25 % |
| Üzemi feszültség | 24 V DC |
| Áramfelvétel | 1.1 A |
| Áramfelvétel az alkalmazási terület szerint | Szellőztetés (24 V): 0,9 A; RWA (18 V): 1,1 A |
| Teljesítményfelvétel | 22 W |
| Bekapcsolási időtartam | 30 % |
| Csatlakozókábel speciális hossza | 5 m, 7.5 m |
| Min. érkeresztmetszet | 0.75 mm² |
| Erek száma | 4 Er |
| Üzemi hőmérséklet | -5 - 70 °C |
| Védettség | IP40 |
| Érintésvédelmi osztály | III |
| Syncro funkció | Igen |
| Beállítható nyitási sebesség (szellőztetés) | Igen |
| Kiegészítő reteszelés rendelhető | Igen |
| Kiegészítő reteszelés típusa | Reteszelőmotor |
| Löketrövidítés típusa | Beállítókészülék, Gyári beállítás |
| Véghelyzeti lekapcsolás kitolva | elektronikusan, belső útjeladóval |
| Véghelyzeti lekapcsolás behúzva | elektronikusan áramfelvétel alapján |
| Túlterhelés miatti lekapcsolás | Igen |
| Teljes nyitás 60 mp-en belül | igen, reteszelőmotorral együtt |
| ellenőrzött természetes módon működő füst- és hőelvezető berendezés | Igen |
| Természetes módon működő füst- és hőelvezető berendezés kiegészítő információ | igen, reteszelőmotorral együtt |
| Szinkronizáló motorok száma | 4 |
| KNX-képes | Igen |
| Bukóablak BEFELÉ tokra szerelés | Igen |
| Bukóablak BEFELÉ szárnyra szerelés | Igen |
| Bukóablak KIFELÉ tokra szerelés | Igen |
| Oldalra nyíló ablak BEFELÉ tokra szerelés | Igen |
| Oldalra nyíló ablak BEFELÉ szárnyra szerelés | Igen |
| Oldalra nyíló ablak KIFELÉ tokra szerelés | Igen |
| Felnyíló ablak BEFELÉ tokra szerelés | Igen |
| Felnyíló ablak KIFELÉ tokra szerelés | Igen |
| Süllyedve felnyíló ablak KIFELÉ tokra szerelés | Igen |
| Párhuzamos szellőzőablak KIFELÉ tokra szerelés | Igen |

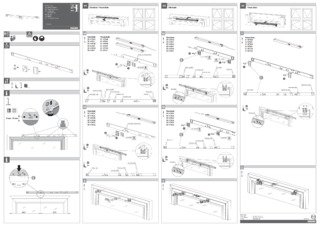

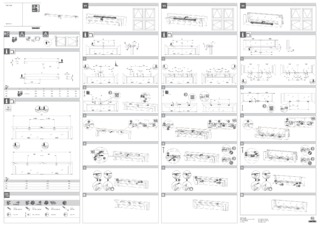

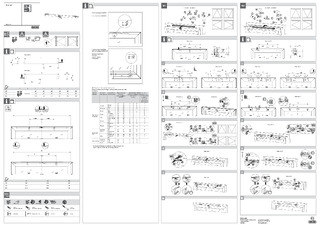

Letöltések
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

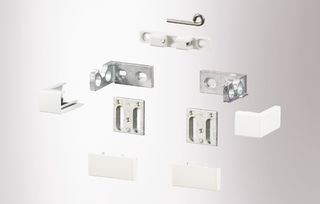

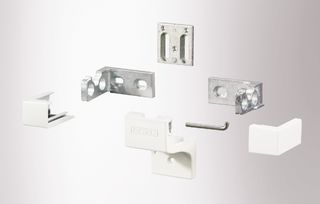

Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
