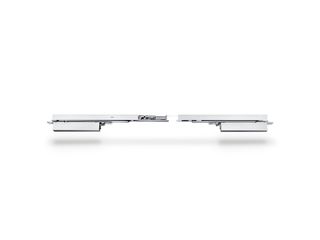

Boxer ISM * Integrált ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással
- Két Boxer ajtócsukóból és ISM csúszósínből álló rendszer
- Fokozatmentesen beállítható csukóerő EN2-4 vagy EN3-6 között
- Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
- Az ajtócsukó be van süllyesztve az ajtószárnyba és a tokba, így teljesíti a legszigorúbb dizájnelvárásokat
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Valamennyi funkció beépített állapotban beállítható
Alkalmazási területek
- Tűz- és füstgátló ajtók, az ajtóval való alkalmassági igazolás szükséges
- Kétszárnyú ütközőajtók
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű, max. 180 kg szárnysúlyú ütközőajtók
- Minimális pánttávolság 1300 mm, az álló szárny minimális szélessége 540 mm
- 40 mm feletti ajtólap vastagsághoz
- Integrált szerelés
Beszerelési helyzetek a referenciaobjektumokban és a videókban
Ajtócsukó Boxer ISM a Hermitage Múzeumban
Integrált ajtócsukó rendszer csukássorrend szabályozással, elektromos rögzítéssel és integrált nyitáscsillapítással rendelkező, kétszárnyú ajtókhoz. Ez utóbbi az erősen kivágott ajtókat lefékezi. © Erwin Kamphuis / GEZE GmbH

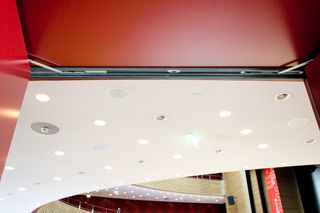

Ajtócsukó Boxer ISM és FTÖ 331 a ludwigsburgi járási takarékpénztárban
Integrált ajtócsukó rendszer csukássorrend szabályozással, elektromos rögzítéssel és integrált nyitáscsillapítással rendelkező, kétszárnyú ajtókhoz. Ez utóbbi az erősen kivágott ajtókat lefékezi. © Lazaros Filoglou / GEZE GmbH

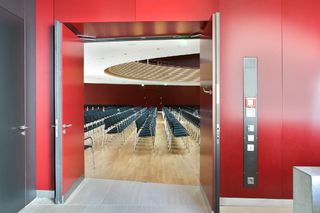

Ajtócsukó Boxer ISM a ludwigsburgi járási takarékpénztárban
Integrált ajtócsukó rendszer csukássorrend szabályozással, elektromos rögzítéssel és integrált nyitáscsillapítással rendelkező, kétszárnyú ajtókhoz. Ez utóbbi az erősen kivágott ajtókat lefékezi. © Lazaros Filoglou / GEZE GmbH

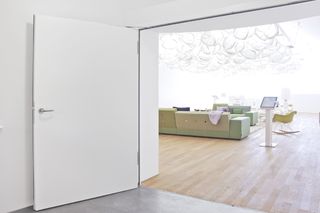

Ajtócsukó Boxer ISM a Vitra házban
Integrált ajtócsukó rendszer csukássorrend szabályozással, elektromos rögzítéssel és integrált nyitáscsillapítással rendelkező, kétszárnyú ajtókhoz. Ez utóbbi az erősen kivágott ajtókat lefékezi. © Oliver Look / GEZE GmbH
Termékspecifikációk
| Boxer ISM | |
| Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1100 mm |
| Szárnyszélesség (max.) | 1400 mm |
| Szárnysúly (max.) | 180 kg |
| Szerelési mód | Rejtett |
| Nyílásszög (max.) | 120 ° |
| Minimális pánttávolság | 1300 mm |
| Álló szárny minimális szélessége | 540 mm |
| Alkalmazhatóság tűzgátló ajtóként | Igen |
| Beállítható csukóerő | Igen, fokozatmentes |
| Csukási sebesség beállítható | Igen |
| Beállítható végzárás | Igen, szeleppel |
| Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
| Csukóerő-állítás helye | Fent |
| Rögzítés | Opcionális |
| Rögzítés a mozgó szárnyon / álló szárnyon | Opcionális / Opcionális |
| Integrált csukássorrend szabályozás | Igen |

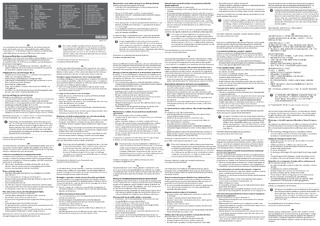

Letöltések
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Lazaros Filoglou / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Lazaros Filoglou / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
