Kétszárnyú szabadonfutó ajtócsukó

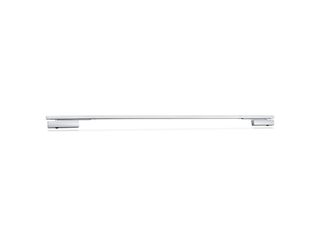

TS 5000 ISM szabadonfutó funkcióval * Felső szerelésű, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz, beépített csukássorrend szabályozással és szabadonfutó funkcióval a mozgó szárnyon
- System aus TS 5000 E HY 3-6 und TS 5000 und ISM Gleitschiene
- Álló szárny TS 5000-rel, EN2-6 csukóerővel vagy TS 5000 ECline-nal EN3-5 csukóerővel
- Mozgó szárny TS 5000 E Hy-vel (24 V) és beállítható EN3-6 csukóerővel
- Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Komfort reteszelőfunkció a mozgó szárnyon az ajtó maximális nyílásszögben történő reteszeléséhez
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Az összes funkció elölről beállítható
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Kétszárnyú jobbos és balos ütközőajtók
- Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók
- Minimális pánttávolság 1300 mm, az álló szárny minimális szélessége 400 mm
- Ajtólapra szerelés a pánt felőli oldalon
Termékspecifikációk
| TS 5000 ISM szabadonfutó funkcióval | |
| Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1400 mm |
| Szárnyszélesség (max.) | 1400 mm |
| Szerelési mód | Ajtólapra szerelés a pánt felőli oldalon |
| Nyílásszög (max.) | 180 ° |
| Bemeneti feszültség | 24 V DC |
| Minimális pánttávolság | 1300 mm |
| Álló szárny minimális szélessége | 400 mm |
| Alkalmazhatóság tűzgátló ajtóként | Igen |
| Szabadonfutási tartomány | 85 ° - 160 ° |
| Beállítható csukóerő | Igen, fokozatmentes |
| Csukási sebesség beállítható | Igen |
| Beállítható végzárás | Igen, szeleppel |
| Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
| Csukóerő-állítás helye | Elöl |
| Optikai csukóerő kijelző | Igen |
| Rögzítés | Opcionális |
| Integrált csukássorrend szabályozás | Igen |
Letöltések
Felső szerelésű, csúszósínes ajtózár rendszer TS 5000 ISM
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
