Kétszárnyú rudazat

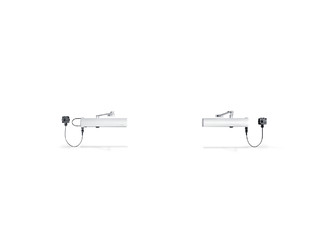

TS 4000 E-IS * Felső szerelésű, rudazatos ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és elektromos rögzítéssel
- Két ajtócsukóból (TS 4000 E-IS (mozgó szárny) és TS 4000 E (álló szárny)) és kioldómechanikából álló rendszer
- Fokozatmentesen beállítható csukóerő EN1-6 között
- Üzemi feszültség 24 V DC
- Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
- Kétoldali elektromos rögzítés 80°-175° közötti rögzítési tartományban
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Beépített nyitáscsillapítás az álló szárnyon, erőteljesen lefékezi a kicsapódó ajtót
- Mechanikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Minden funkció elölről beállítható (a végzárás kivételével)
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Kétszárnyú ütközőajtók
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók
- Ajtólapra szerelés a pántoldalon és ajtótokra szerelés a pánttal ellentétes oldalon (különböző változatok)
- Rögzítőrendszerek integrált rögzítéssel
Termékspecifikációk
| TS 4000 E-IS | |
| Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1400 mm |
| Szárnyszélesség (max.) | 1400 mm |
| Szerelési mód | Ajtólapra szerelés a pánt felőli oldalon, Ajtótokra szerelés a pánttal ellentétes oldalon |
| Nyílásszög (max.) | 180 ° |
| Bemeneti feszültség | 24 V DC |
| Alkalmazhatóság tűzgátló ajtóként | Igen |
| Beállítható csukóerő | Igen, fokozatmentes |
| Csukási sebesség beállítható | Igen |
| Beállítható végzárás | Igen, rudazattal |
| Csukóerő-állítás helye | Elöl |
| Optikai csukóerő kijelző | Igen |
| Rögzítés a mozgó szárnyon / álló szárnyon | Igen / Igen |
| Rögzítési tartomány | 80 ° - 175 ° |
| Integrált csukássorrend szabályozás | Igen |

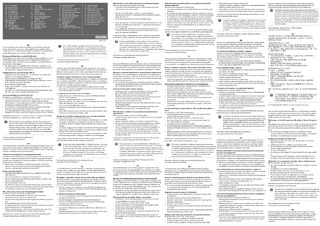

Letöltések
TS 4000 E-IS
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
