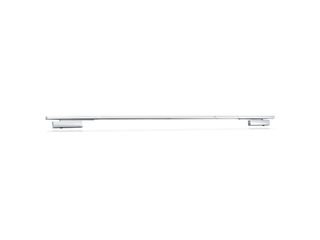

TS 5000 R-ISM * Felső szerelésű, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval
- Két TS 5000 ajtócsukóból és R-ISM csúszósínből álló rendszer
- Fokozatmentesen beállítható csukóerő EN2-6 között
- Üzemi feszültség 230 V AC
- Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Integrált füstjelző központ, amelynek jelére az ajtó tűz esetén magától bezáródik
- Füstkapcsoló szennyeződés kijelzővel és riasztási küszöb követéssel
- Kiegészítő füstjelző csatlakoztatható
- Elektromos rögzítés a csúszósínben, rögzítési tartomány 80°-130°
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Az összes funkció elölről beállítható
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Kétszárnyú ütközőajtók
- Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók, túlnyúlás max. 3200 mm
- Minimális pánttávolság 1500 mm, a mozgó szárny minimális szélessége 875 mm, az álló szárnyé 400 mm
- Ajtólapra szerelés a pánt felőli oldalon
Beszerelési helyzetek a referenciaobjektumokban és a videókban

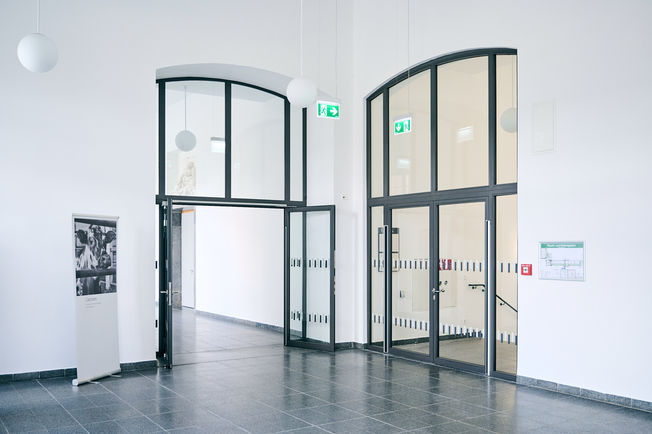

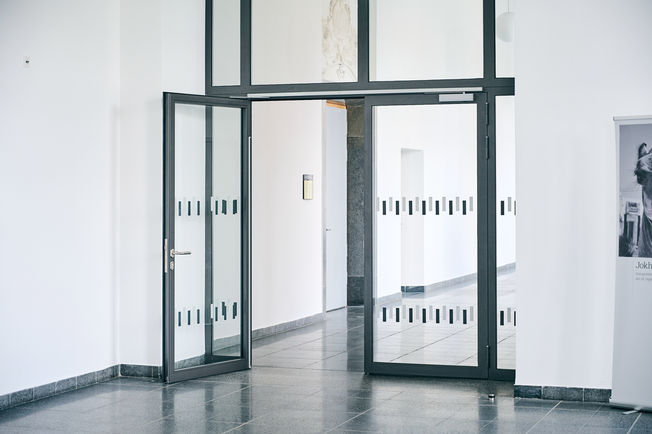

TS 5000 R-ISM a Schloss Mannheim Egyetemen
TS 5000 R-ISM ajtócsukó egy kétszárnyú ajtó a Schloss Mannheim Egyetemen © Nico Walke / GEZE GmbH
TS 5000 R-ISM a Schloss Mannheim Egyetemen
TS 5000 R-ISM ajtócsukó egy kétszárnyú ajtó a Schloss Mannheim Egyetemen © Nico Walke / GEZE GmbH

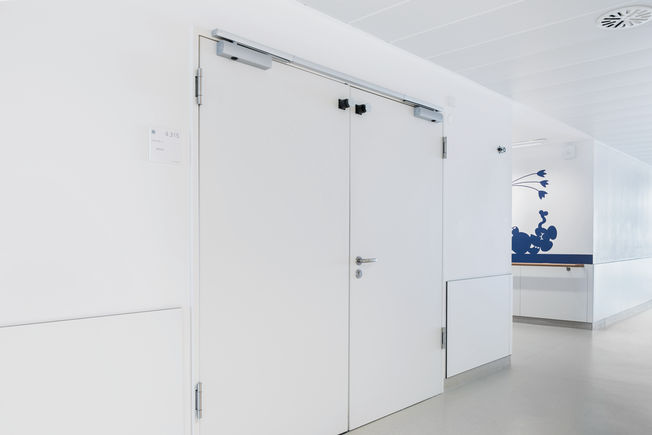

Tűzgátló ajtó TS 5000 R-ISM-mel és tartómágneses rögzítéssel, Olgahospital, Stuttgart.
Tűzszakaszajtó TS 5000 R-ISM-mel, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval, rögzítés tartómágnessel. © Jürgen Pollak / GEZE GmbH

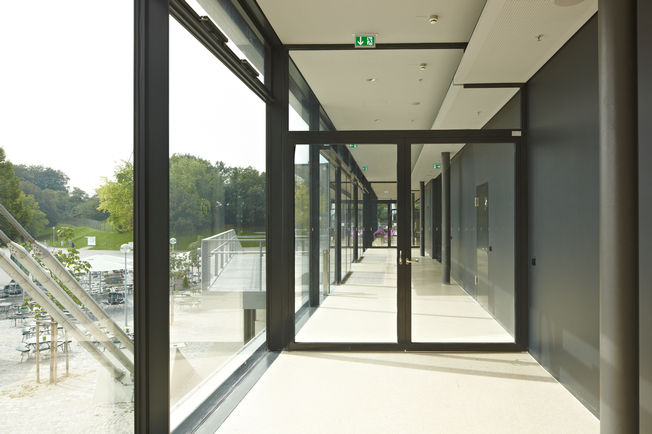

Felső szerelésű, csúszósínes ajtózár TS 5000 R-ISM, beépítve a müncheni Coubertinben.
Tűzszakaszajtó TS 5000 R-ISM-mel, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval. © Robert Sprang / GEZE GmbH

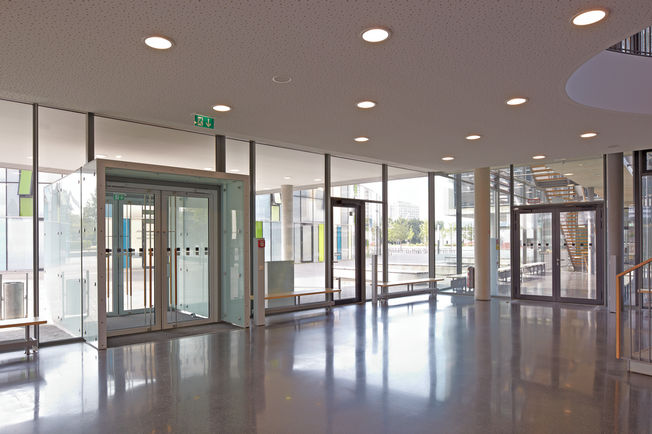

Szakképző iskolaközpont bejárata nyílóajtóval és vészkijárattal
A TS 5000, Slimdrive SD Servo az TS 5000 R-IS összejátéka optimális átjárási kényelmet és maximális akadálymentességet eredményez. © Robert Sprang / GEZE GmbH

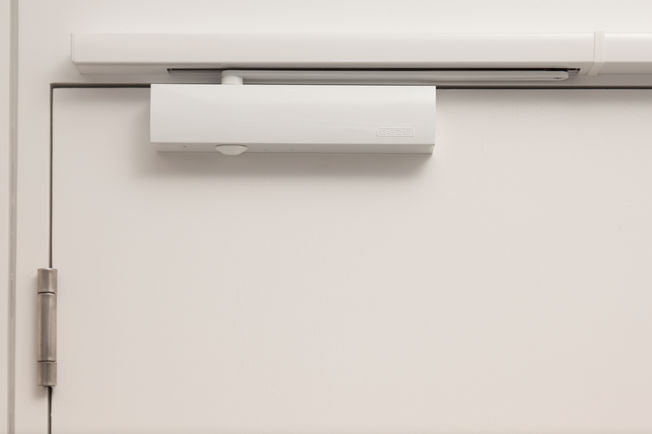

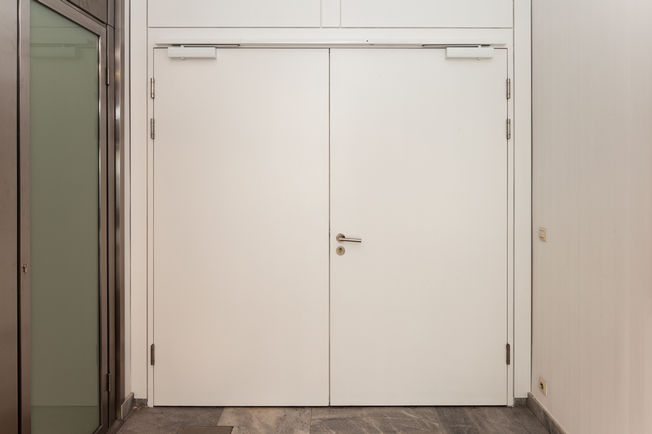

Felső szerelésű, csúszósínes ajtózár TS 5000 R-ISM
TS 5000 R-ISM, Felső szerelésű, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval, a GEZE GmbH-nál Leonbergben. © Dirk Wilhelmy / GEZE GmbH
Felső szerelésű, csúszósínes ajtózár TS 5000 R-ISM
TS 5000 R-ISM, Felső szerelésű, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval, a GEZE GmbH-nál Leonbergben. © Dirk Wilhelmy / GEZE GmbH

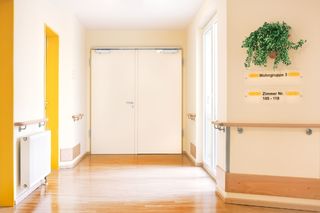

Felső szerelésű, csúszósínes ajtózár TS 5000 R-ISM, beépítve: Integra szociális otthon, Ronnenberg.
Tűzszakaszajtó TS 5000 R-ISM-mel, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval. © Lothar Wels / GEZE GmbH

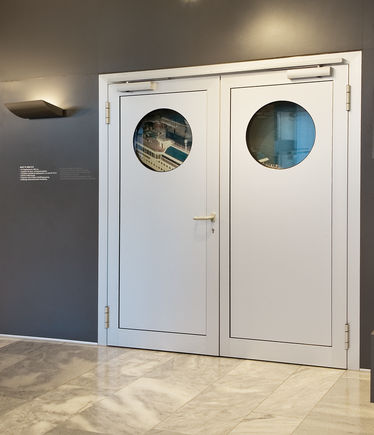

Felső szerelésű, csúszósínes ajtózár TS 5000 R-ISM, Showroom Leonberg
TS 5000 R-ISM, Felső szerelésű, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval, a GEZE GmbH bemutatótermében, Leonbergben. © GEZE GmbH

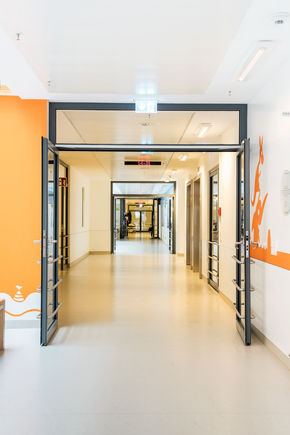

Felső szerelésű, csúszósínes ajtózár TS 5000 R-ISM, beépítve a stuttgarti Olgakórházban.
Tűzszakaszajtó TS 5000 R-ISM-mel, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval. © Jürgen Pollak / GEZE GmbH
Felső szerelésű, csúszósínes ajtózár TS 5000 R-ISM, beépítve az Augustinumban, Stuttgartban.
Tűzszakaszajtó TS 5000 R-ISM-mel, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval. © Dirk Wilhelmy / GEZE GmbH

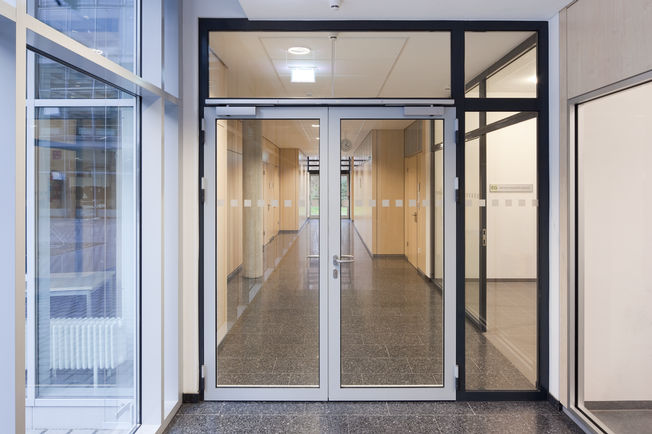

Felső szerelésű, csúszósínes ajtózár TS 5000 R-ISM
Tűzszakaszajtó TS 5000 R-ISM-mel, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval, a frierichshafeni szakközépiskolában. © Dirk Wilhelmy / GEZE GmbH
Felső szerelésű, csúszósínes ajtózár TS 5000 R-ISM, beépítve a stuttgarti Olgakórházban.
Tűzszakaszajtó TS 5000 R-ISM-mel, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással és füstkapcsolóval. © Jürgen Pollak / GEZE GmbH
Termékspecifikációk
| TS 5000 R-ISM | |
| Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1400 mm |
| Szárnyszélesség (max.) | 1400 mm |
| Szerelési mód | Ajtólapra szerelés a pánt felőli oldalon |
| Nyílásszög (max.) | 180 ° |
| Bemeneti feszültség | 230 V AC |
| Tápfeszültség frekvenciája | 50 Hz |
| Minimális pánttávolság | 1500 mm |
| Álló szárny minimális szélessége | 400 mm |
| Alkalmazhatóság tűzgátló ajtóként | Igen |
| Beállítható csukóerő | Igen, fokozatmentes |
| Csukási sebesség beállítható | Igen |
| Beállítható végzárás | Igen, szeleppel |
| Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
| Csukóerő-állítás helye | Elöl |
| Optikai csukóerő kijelző | Igen |
| Rögzítés | Elektromos |
| Rögzítés a mozgó szárnyon / álló szárnyon | Igen / Igen |
| Rögzítési tartomány | 80 ° - 130 ° |
| Integrált füstkapcsoló | Igen |
| Integrált csukássorrend szabályozás | Igen |
Letöltések
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Nico Walke / GEZE GmbH
LABELLING OBLIGATION: © Nico Walke / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
