Kétszárnyú csúszósín

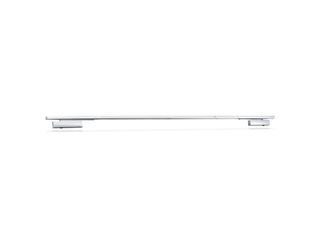

TS 5000 L-R-ISM ECline * Felső szerelésű, csúszósínes ajtócsukó akadálymentes, könnyen nyíló, kétszárnyú ajtókhoz csukássorrend szabályozással és füstjelző központtal
- Két TS 5000 ECline ajtócsukóból és R- ISM BG csúszósínből álló rendszer
- Fokozatmentesen beállítható csukóerő EN3-5 között
- Üzemi feszültség 230 V AC
- Elektromos rögzítés a csúszósínben, rögzítési tartomány 80°-tól
- Elektromos rögzítés a csúszósínben, rögzítési tartomány 80°-130°
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Integrált füstjelző központ, amelynek jelére az ajtó tűz esetén magától bezáródik
- Füstkapcsoló szennyeződés kijelzővel és riasztási küszöb követéssel
- Kiegészítő füstjelző csatlakoztatható
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Az összes funkció elölről beállítható
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Kétszárnyú jobbos és balos ütközőajtók
- Max. 2500 mm pánttávolságú és 1250 mm szárnyszélességű ütközőajtók
- Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
- Ajtólapra szerelés a pánttal ellentétes oldal
- Rögzítőrendszerek integrált rögzítéssel
Termékspecifikációk
| TS 5000 L-R-ISM ECline | |
| Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1400 mm |
| Szárnyszélesség (max.) | 1400 mm |
| Szerelési mód | Ajtólapra szerelés a pánttal ellentétes oldal |
| Nyílásszög (max.) | 130 ° |
| Bemeneti feszültség | 230 V AC |
| Tápfeszültség frekvenciája | 50 Hz |
| Minimális pánttávolság | 1560 mm |
| Álló szárny minimális szélessége | 380 mm |
| Alkalmazhatóság tűzgátló ajtóként | Igen |
| Beállítható csukóerő | Igen, fokozatmentes |
| Csukási sebesség beállítható | Igen |
| Beállítható végzárás | Igen, szeleppel |
| Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
| Csukóerő-állítás helye | Elöl |
| Optikai csukóerő kijelző | Igen |
| Rögzítés | Elektromos |
| Rögzítés a mozgó szárnyon / álló szárnyon | Igen / Igen |
| Rögzítési tartomány | 80 ° |
| Integrált füstkapcsoló | Igen |
| Integrált csukássorrend szabályozás | Igen |
Letöltések
Ajtócsukó rendszer TS 5000 R-ISM/0 SoftClose / ECline HM-mel
