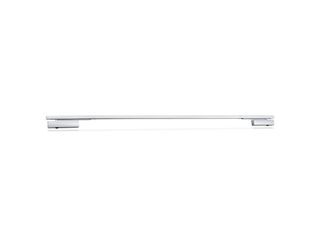

TS 5000 ISM * Felső szerelésű, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz csukássorrend szabályozással
- Két TS 5000 ajtócsukóból és ISM csúszósínből álló rendszer
- Fokozatmentesen beállítható csukóerő EN2-6 között
- Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Az összes funkció elölről beállítható
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Kétszárnyú ütközőajtók
- Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók, túlnyúlás max. 3200 mm
- Minimális pánttávolság 1300 mm, az álló szárny minimális szélessége 400 mm
- Ajtólapra szerelés a pánt felőli oldalon
Beszerelési helyzetek a referenciaobjektumokban és a videókban

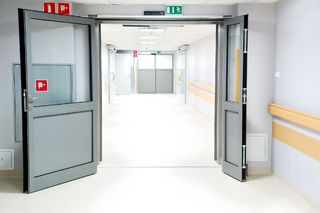

TS 5000 és 3000 ISM ajtócsukók a Katonai Orvosi Intézetben
TS 5000 ajtócsukó Ez az egyszárnyú ajtókhoz készült ajtócsukó letisztult megjelenésével tűnik ki. Tűz- és füstgátló ajtókra történő felszerelésre, valamint 3000 ISM felszerelésére jóváhagyva a varsói Katonai Orvosi Intézetben (Lengyelország). © Łukasz Janicki / GEZE GmbH

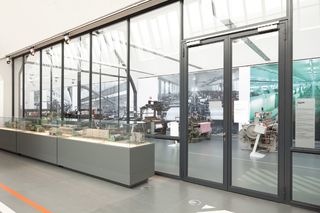

Felső szerelésű, csúszósínes ajtózár rendszer TS 5000 ISM, beépítve az Augsburgi Textilipari és Ipari Múzeumba.
Ajtócsukó kétszárnyú ajtókhoz csukássorrend szabályozással és integrált nyitáscsillapítással, amely lefékezi az erősen kicsapott ajtókat. © Dirk Wilhelmy / GEZE GmbH

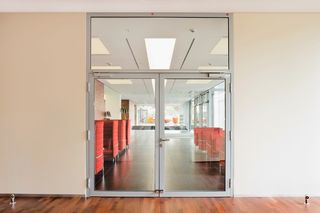

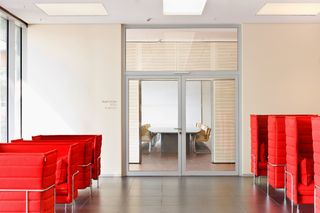

Felső szerelésű, csúszósínes ajtózár rendszer TS 5000 ISM, beépítve Kölnben, a Rheinlandhausban.
Ajtócsukó kétszárnyú ajtókhoz csukássorrend szabályozással és integrált nyitáscsillapítással, amely lefékezi az erősen kicsapott ajtókat. © Lothar Wels / GEZE GmbH

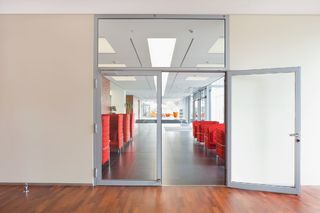

Felső szerelésű, csúszósínes ajtózár rendszer TS 5000 ISM, beépítve Kölnben, a Rheinlandhausban.
Ajtócsukó kétszárnyú ajtókhoz csukássorrend szabályozással és integrált nyitáscsillapítással, amely lefékezi az erősen kicsapott ajtókat. © Lothar Wels / GEZE GmbH
Felső szerelésű, csúszósínes ajtózár rendszer TS 5000 ISM, építve Kölnben, a Rheinlandhausban
Ajtócsukó kétszárnyú ajtókhoz csukássorrend szabályozással és integrált nyitáscsillapítással, amely lefékezi az erősen kicsapott ajtókat. © Lothar Wels / GEZE GmbH
Termékspecifikációk
| TS 5000 ISM | |
| Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1100 mm |
| Szárnyszélesség (max.) | 1400 mm |
| Szerelési mód | Ajtólapra szerelés a pánt felőli oldalon |
| Nyílásszög (max.) | 180 ° |
| Minimális pánttávolság | 1300 mm |
| Álló szárny minimális szélessége | 400 mm |
| Alkalmazhatóság tűzgátló ajtóként | Igen |
| Beállítható csukóerő | Igen, fokozatmentes |
| Csukási sebesség beállítható | Igen |
| Beállítható végzárás | Igen, szeleppel |
| Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
| Csukóerő-állítás helye | Elöl |
| Optikai csukóerő kijelző | Igen |
| Rögzítés | Opcionális |
| Integrált csukássorrend szabályozás | Igen |
