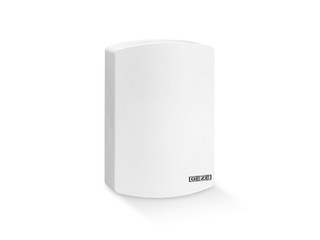

THZ N4 * Lépcsőházi vezérlőközpont kompakt házban, füstelvezetéshez és kisebb füst- és hőelvezető rendszerekhez
- Kompakt és elegáns formatervezésű műanyagház
- Maximális rugalmasság a széleskörű paraméterezési lehetőségeknek köszönhetően
- VdS- és TÜV-tanúsítvánnyal igazolt biztonság és megbízhatóság
- Több THZ összekapcsolása potenciálmentes érintkezőn keresztül lehetséges
- Gyors és egyszerű üzembe helyezés az ST 220 szervizterminállal
- Egyszerű és gyors szerelés
Alkalmazási területek
- Füstelvezetés lépcsőházakban
- Kisebb füst- és hőelvezetési megoldásokhoz egy tűzszakasszal
- Csatlakozási lehetőségek füstjelzőhöz, FT 4 nyomógomb, tűzjelző központ érintkező, szellőztető nyomógomb és időjárás-érzékelő
- 4,5 A teljes áramfelvételű füst- és hőelvezető motorokhoz
- 24 V feszültségű villanymotoros motorok vezérlése füst- és hőelvezetéshez tűz esetén
- Ellenőrzött természetes szellőzés vezérlése
- Új építésű épületekbe utólagos felszerelésre is alkalmas

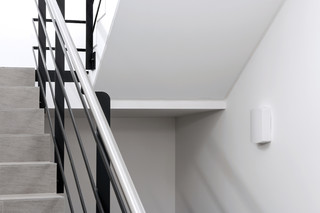

Beszerelési helyzetek a referenciaobjektumokban és a videókban
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Termékspecifikációk
| THZ N4 | |
| Méretek | 193 x 285 x 89 mm |
| Szélesség | 193 mm |
| Magasság | 285 mm |
| Mélység | 89 mm |
| Anyag | Műanyag |
| Szín | fehér RAL 9016 |
| Védettség | IP30 |
| Üzemi hőmérséklet | -5 - 40 °C |
| Üzemi feszültség | 230 V AC |
| Teljesítményfelvétel (max.) | 120 W |
| Csatlakozási keresztmetszet / hálózat | 1.5 mm² |
| Kimeneti feszültség | 24 V DC +/-15% |
| Maradandó hullámosság | 2 % |
| Kimeneti áram (max.) | 4.5 A |
| Bekapcsolálási időtartam max. kimeneti áram mellett | 30 % |
| Motorvezeték csatlakozási keresztmetszete | 4 mm² |
| Akkumulátorkapacitás | 2.3 Ah |
| Riasztási csoportok | 1 |
| Ventilátorcsoportok | 1 x |
| Több központ hálózatba kötése | Riasztási és visszaállítási jelek továbbítása akár 10 központ összekapcsolásához |
| Elérhető jelkimenetek | 3 paraméterezhető jelzőérintkező |
| Központok paraméterezése | Szervizgombok és 5 LED vagy ST°220 |
| Szabványoknak való megfelelés | EN 12101-10, ISO 21927-9 |
| Engedélyek | VdS |
Letöltések
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
