Nyitómotorok

E 1500 N * Keskeny kivitelű csavarorsós motor nehéz homlokzati és tetőtéri ablakszárnyakhoz

Keskeny kivitel és alumíniumház az igényes dizájnért
Strapabíró és korrózióálló kivitel beépített véghelyzeti csillapítással
Az 1200 mm feletti szárnyszélességhez Syncro motorkészletek kaphatók
Széles konzolválaszték a fő- és mellékzáróélekre történő sokoldalú szerelésért
Syncro meghajtó készlet külső vezérlőegység nélkül

Lépjen kapcsolatba velünk

Alkalmazási területek

Nehéz homlokzati és tetőtéri ablakelemek
Természetes szellőzés, füst- és hőelvezető rendszerek (RWA)
Befelé és kifelé nyíló bukó-, felnyíló és oldalra nyíló szárnyú ablakok, valamint tetőablakok
Alkalmazás levegőelvezető és frisslevegő-bevezető rendszerekben
Szerelés fa-, műanyag- vagy fémablakokra

Termékspecifikációk

	E 1500 N
Méretek	36 x 36 mm
RWA nyitási sebesség	4 mm/s
Szellőztetési nyitási sebesség	4 mm/s
Csukási sebesség (max.)	4 mm/s
Tartóerő (max.)	5000 N
Tolóerő	1600 N
Húzóerő	1600 N
Üzemi feszültség	24 V (+25 % és -20 % között)
Üzemi feszültség	24 V DC
Áramfelvétel	1.2 A
Teljesítményfelvétel	29 W
Maradandó hullámosság	20 %
Bekapcsolási időtartam	30 %
Csatlakozókábel hossza	2.5 m
Csatlakozókábel speciális hossza	5 m, 10 m
Min. érkeresztmetszet	1 mm²
Erek száma	3 Er
Üzemi hőmérséklet	-5 - 75 °C
Védettség	IP65
Érintésvédelmi osztály	III
Syncro funkció	Igen
Kiegészítő reteszelés típusa	Reteszelőmotor
Löketrövidítés típusa	Gyári beállítás
Véghelyzeti lekapcsolás kitolva	elektronikus
Véghelyzeti lekapcsolás behúzva	elektronikus
Túlterhelés miatti lekapcsolás	Igen
Teljes nyitás 60 mp-en belül	igen, 300 mm-es löketig
Szinkronizáló motorok száma	4
Bukóablak BEFELÉ tokra szerelés	Igen
Bukóablak BEFELÉ szárnyra szerelés	Igen
Bukóablak KIFELÉ tokra szerelés	Igen
Oldalra nyíló ablak BEFELÉ tokra szerelés	Igen
Oldalra nyíló ablak BEFELÉ szárnyra szerelés	Igen
Oldalra nyíló ablak KIFELÉ tokra szerelés	Igen
Felnyíló ablak BEFELÉ tokra szerelés	Igen
Felnyíló ablak BEFELÉ szárnyra szerelés	Igen
Felnyíló ablak KIFELÉ tokra szerelés	Igen
Tetőablak KIFELÉ	Igen

Letöltések

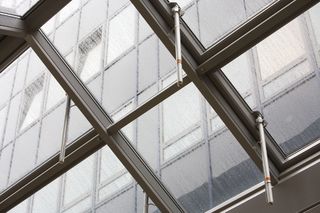

Beépítési helyzet

E 1500 csavarorsós motor

LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH

Termék adatlap

E 1500 N * Termék adatlap HU (.pdf | 491 KB)

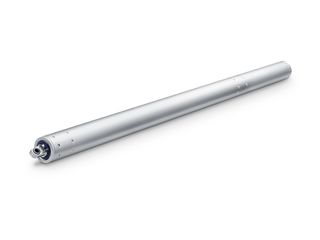

Termékfelvétel

E 1500 N

LABELLING OBLIGATION: © GEZE GmbH

Változatok és tartozékok

Tartozékok
Változatok

Tartozékok

H40 E 1500 tetőablakkonzol

Az E 1500 N csavarorsós motor szereléséhez

Termékrészletek

Tartozékok

H86 E 1500 tetőablakkonzol

Az E 1500 N csavarorsós motor szereléséhez

Termékrészletek

Tartozékok

E 1500 szárnybak

Az E 1500 N csavarorsós motor tetőablakra szereléséhez

Termékrészletek

* Megjegyzés a bemutatott termékekkel kapcsolatban

A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .

Kapcsolat

Telefon +36-30-548-7550

E 1500 N * Keskeny kivitelű csavarorsós motor nehéz homlokzati és tetőtéri ablakszárnyakhoz

E 1500 N

Alkalmazási területek

Termékspecifikációk

Letöltések

Beépítési helyzet

Termék adatlap

Termékfelvétel

Változatok és tartozékok

H40 E 1500 tetőablakkonzol

H86 E 1500 tetőablakkonzol

E 1500 szárnybak

E 1500 FS szárnybak

E 1500 HSK HE szárnybak

E 1500 NSK A-HU szárnybak

E 1500 NSK HE szárnybak

E 1500 NSK W-HU szárnybak

E 1500/E 3000 NSK AP szárnybak

E 1500/E 3000 NSK S szárnybak

E 1500 szorítógyűrű

E 1500 NSK konzol

E 1500 NSK S-W-HU konzol

E 1500 konzol

35. sz. biztonsági olló

60. sz. biztonsági olló

NETZTEIL NT 1.5A-24V HS

NT 2,5 A-24 V SM DIR tápegység

* Megjegyzés a bemutatott termékekkel kapcsolatban

Kapcsolat

Termékkereső

Információ

Információ

Információ

Hívjon minket

Írjon nekünk

Letöltések

Azonosítószám	Leírás	Szín	Löket	Méretek	Üzemi feszültség	Syncro funkció	Tolóerő	Védettség	Csatlakozókábel hossza	Erek száma	Húzóerő
141936	Két, integrált Syncro-vezérléssel rendelkező motor	fehér RAL 9016	500 mm	823 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141937	Két, integrált Syncro-vezérléssel rendelkező motor	RAL szerint	500 mm	823 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141935	Két, integrált Syncro-vezérléssel rendelkező motor	EV1	500 mm	823 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141920	Két, integrált Syncro-vezérléssel rendelkező motor	fehér RAL 9016	300 mm	623 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141919	Két, integrált Syncro-vezérléssel rendelkező motor	EV1	300 mm	623 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141939	Két, integrált Syncro-vezérléssel rendelkező motor	fehér RAL 9016	750 mm	1073 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141934	Két, integrált Syncro-vezérléssel rendelkező motor	RAL szerint	400 mm	723 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141942	Két, integrált Syncro-vezérléssel rendelkező motor	fehér RAL 9016	1000 mm	1323 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141931	Két, integrált Syncro-vezérléssel rendelkező motor	RAL szerint	300 mm	623 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141940	Két, integrált Syncro-vezérléssel rendelkező motor	RAL szerint	750 mm	1073 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141946	Konfigurálható: löket, kábelhossz, szín, Syncro 2-4	EV1			24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141941	Két, integrált Syncro-vezérléssel rendelkező motor	EV1	1000 mm	1323 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141932	Két, integrált Syncro-vezérléssel rendelkező motor	EV1	400 mm	723 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141938	Két, integrált Syncro-vezérléssel rendelkező motor	EV1	750 mm	1073 mm	24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141947	Konfigurálható: löket, kábelhossz, szín, Syncro 2-4	RAL szerint			24 V	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141944	Konfigurálható: löket, csatlakozó, kábelhossz, szín	EV1		36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141945	Konfigurálható: löket, csatlakozó, kábelhossz, szín	RAL szerint		36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141916		EV1	1000 mm	1342 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141918		RAL szerint	1000 mm	1342 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141917		fehér RAL 9016	1000 mm	1342 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141894		EV1	300 mm	642 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141896		RAL szerint	300 mm	642 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141895		fehér RAL 9016	300 mm	642 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141897		EV1	400 mm	742 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141899		RAL szerint	400 mm	742 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141898		fehér RAL 9016	400 mm	742 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141900		EV1	500 mm	842 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141912		RAL szerint	500 mm	842 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141911		fehér RAL 9016	500 mm	842 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141913		EV1	750 mm	1092 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141915		RAL szerint	750 mm	1092 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
141914		fehér RAL 9016	750 mm	1092 x 36 x 36 mm	24 V DC	Igen	1600 N	IP65	2.5 m	3 Er	1600 N
