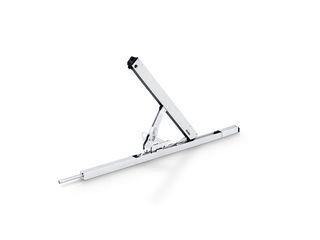

OL 320 olló * OL 320 olló csúszó szárnybakkal és kiakasztás elleni zárral
- 320 mm-es nyitási szélességet ér el
- A nyitási szélesség beállítható
- A szárnybak 0-25 mm-es tok-szárny szintkülönbséghez alkalmas
- Ollóba integrált szárnyreteszelés
- A kiakasztás elleni zár blokkolja a kioldógombot
- Megakadályozza az olló és a szárnybak közötti kapcsolat kioldógombbal történő oldását
- A szárny kényelmesen beakasztható az olló és a szárnybak közötti gömbfejes csatlakozóelemmel
- Az olló elölről szerelhető
Alkalmazási területek
- Nagy, max. 250 kg szárnysúlyú ablakokhoz
- Balosként és jobbosként is alkalmazható
- Befelé nyíló, bukó- felnyíló, oldalra nyíló és lengőszárnyas négyszögletű ablakokhoz
- Szerelés fa-, műanyag- vagy fémablakokra
- Szerelés tokra
Beszerelési helyzetek a referenciaobjektumokban és a videókban

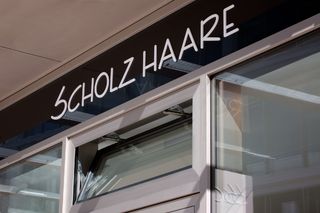

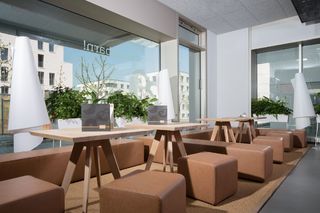

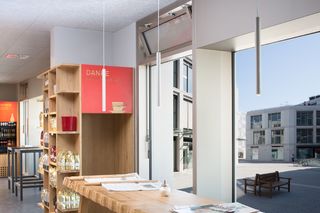

OL 90 N, Killesberg városnegyed
Felfekvő felülvilágító nyitóolló nyitási szélesség 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Killesberg városnegyed
Felfekvő felülvilágító nyitóolló nyitási szélesség 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Killesberg városnegyed
Felfekvő felülvilágító nyitóolló nyitási szélesség 170 mm © Nikolaus Grünwald / GEZE GmbH

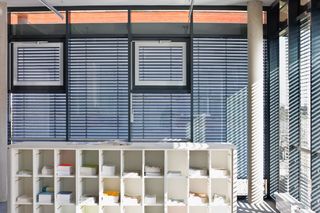

OL 90 N kézikarral, Művészeti Főiskola Alfter
Felfekvő felülvilágító nyitóolló nyitási szélesség 170 mm © Lothar Wels / GEZE GmbH
OL 90 N kézikarral, Művészeti Főiskola Alfter
Felfekvő felülvilágító nyitóolló nyitási szélesség 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Hotel Amano
Felfekvő felülvilágító nyitóolló nyitási szélesség 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N függönyfal áthidaló, Augustinum
TS 5000: Tűz- és füstgátló ajtók + OL 90 N: Befelé nyíló bukóablakok, függönyfal áthidaló © Dirk Wilhelmy / GEZE GmbH
Termékspecifikációk
| OL 320 olló | |
| Szárnyszélesség (min.) | 680 mm |
| Min. szárnymagasság | 400 mm |
| Szárnysúly (max.) | 250 kg |
| Beállítható nyitási szélesség (löketcsökkentés) | Igen |
Letöltések
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
